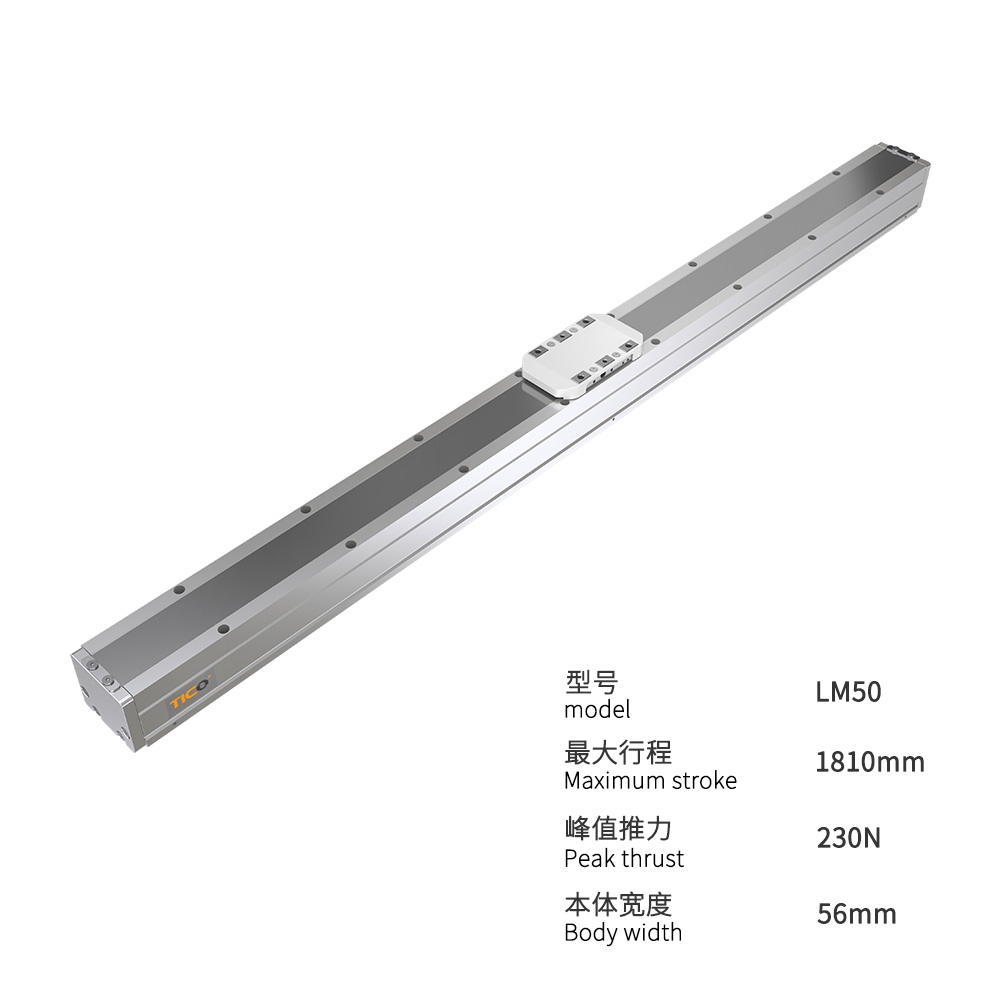

直线电机接线全程必须‌断电操作‌，严格对照电机和驱动器的官方说明书核对端子定义，核心分为动力线、编码器线、刹车线、控制信号线四大模块，接错轻则电机抖动不运行，重则直接烧毁驱动器和电机。

前置准备

确认电机与驱动器型号完全匹配，不同品牌端子定义不同，禁止仅凭线色或经验直接接线。

准备好螺丝刀、剥线钳、万用表，有条件可搭配示波器检查编码器信号质量。

全程断开所有电源，等待驱动器电容完全放电完毕，上电前用万用表蜂鸣档检测无短路、虚焊。

分步接线操作

驱动器电源接线‌

区分控制电源和电机主电源，二者绝对不能接反，电源输入端串入≤3A的快速熔断保险丝提供过流保护，用万用表确认电源极性无误后再紧固端子。

动力线（UVW）接线‌

将电机U、V、W三相线对应接入驱动器动力输出端子，‌PE接地线必须可靠连接‌，接地电阻≤4Ω，这是设备安全运行的底线。

编码器线接线‌

光栅编码器线要与动力线分开布线，间距≥10cm，避免电磁干扰导致位置信号抖动，接好后通过驱动器诊断界面确认信号干净无异常。

刹车线接线‌

带抱闸功能的垂直顶升场景电机，刹车线单独接到驱动器刹车控制端子，确保断电时自动抱闸，防止滑台连带负载下滑坠落。

控制信号线接线‌

脉冲、方向、使能等信号线按驱动器手册定义连接，注意区分共阳极/共阴极接法，匹配对应PLC的输出类型，避免信号不兼容。

接完校验与测试

核对U/V/W相序与编码器线一一对应，相序接错会导致电机反向、剧烈抖动甚至撞坏硬限位。

驱动器设置低速JOG点动模式，点动运行观察电机移动是否平稳，出现尖锐异响或振动立即停机断电检查。

上电后若驱动器报编码器故障（如Er.740），优先排查编码器接线是否松动、针脚序号错位。

关键避坑要点

禁止动力线和编码器线同线槽并行走线，强电干扰会直接导致定位精度失准、运行跑位。

不同品牌电机的霍尔线序定义完全不同，不能直接通用对接，必须用示波器检测霍尔波形确认正确线序。

接线完成后做好端子绝缘处理，记录接线方式和参数存档，方便后续维护检修。
