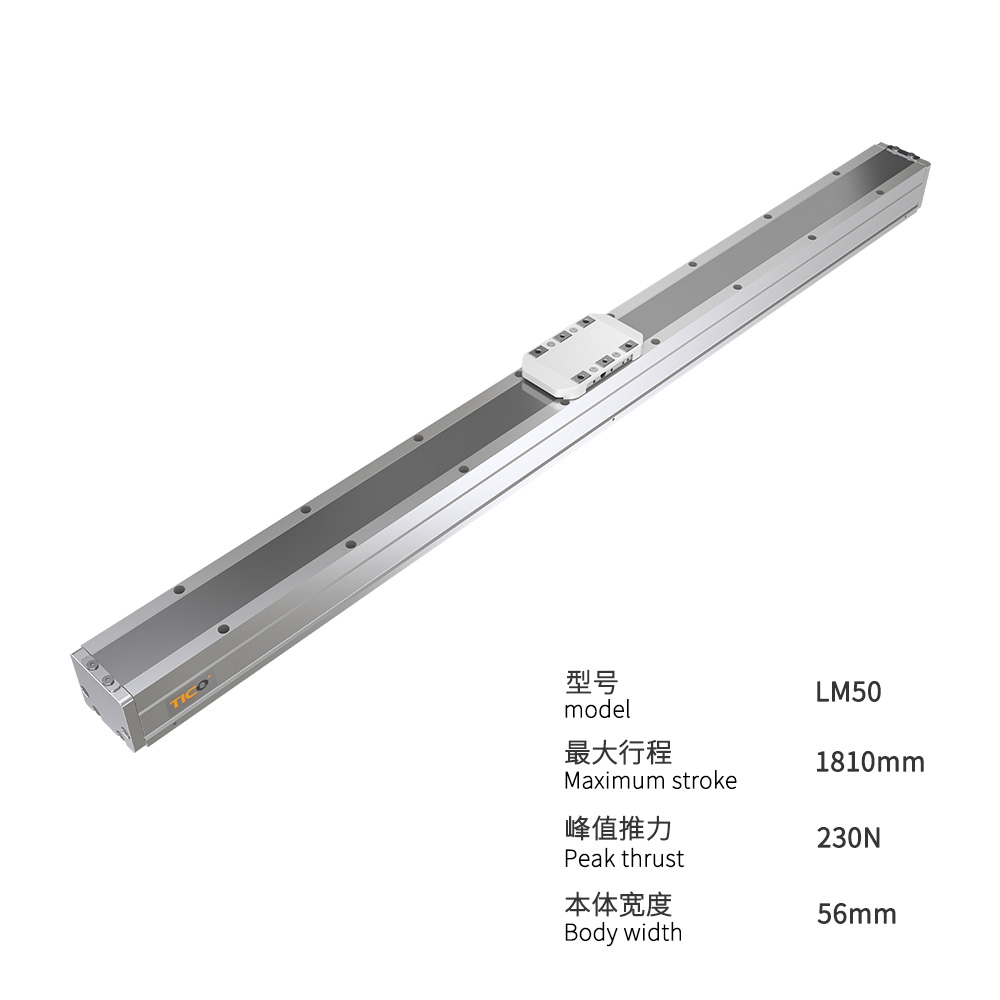

直线电机的核心结构可看作是‌旋转电机沿径向剖开后展平的形态‌，完全省去丝杠、齿轮等中间传动机构，直接依靠电磁力生成直线运动，整体结构分为基础核心部件、支撑反馈部件两大体系，不同结构形态的电机适配不同工业场景。

核心基础部件

动子（forcer）‌：相当于旋转电机的转子，内部封装三相线圈绕组，部分型号搭配硅钢片铁芯提升推力密度，外部用环氧树脂整体灌封固定，通电后产生可控的行波磁场，是整个电机的运动部件。

磁轨（定子）‌：相当于旋转电机的定子，由高能量钕铁硼稀土磁铁按N/S极交替排列固定在钢制基座上，提供稳定的恒定磁场，工业应用中通常采用长磁轨短动子的布局，适配长行程运动需求。

气隙‌：动子与磁轨之间的微米级间隙，常规控制在0.1~1mm区间，既避免机械接触摩擦，又保证磁场耦合效率，气隙精度直接决定电机推力的平稳性。

支撑与辅助部件

直线导轨‌：作为机械支撑结构，约束动子的运动轨迹，保证动子始终在磁轨的最优磁场区域内滑动，抵消有铁芯电机产生的强侧向磁吸力。

位置反馈组件‌：由直线光栅尺/磁栅尺组成，直接实时测量动子的绝对位置，反馈给伺服驱动器实现全闭环控制，是直线电机实现微米级高精度定位的核心部件。

配套功能组件‌：包含霍尔元件电路板、温度传感器（电热调节器）、动力线缆拖链等，实现电机的无刷换相、过热保护和运动过程中的线缆随动管理。

主流结构形态分类

平板式直线电机‌：动子和磁轨呈扁平结构，分为有铁芯和无铁芯两个子类型：有铁芯型号推力密度极高，适合重载机床、长距离输送线；无铁芯型号完全消除齿槽效应，运行超平稳，适配半导体精密检测场景。

U型槽式直线电机‌：两组平行磁轨面对面安装形成U形槽，动子悬浮在槽内运动，磁通泄漏极小，无侧向磁吸力，惯量极低，可实现最高20G的瞬时加速度，广泛用于3C高速分拣、精密贴装设备。

管式（圆筒型）直线电机‌：动子和磁轨整体做成圆柱形，结构极其紧凑，对安装对准要求低，适合小负载短行程的Z轴顶升、微型精密调整台场景，长行程使用时需额外增加外部支撑结构。
