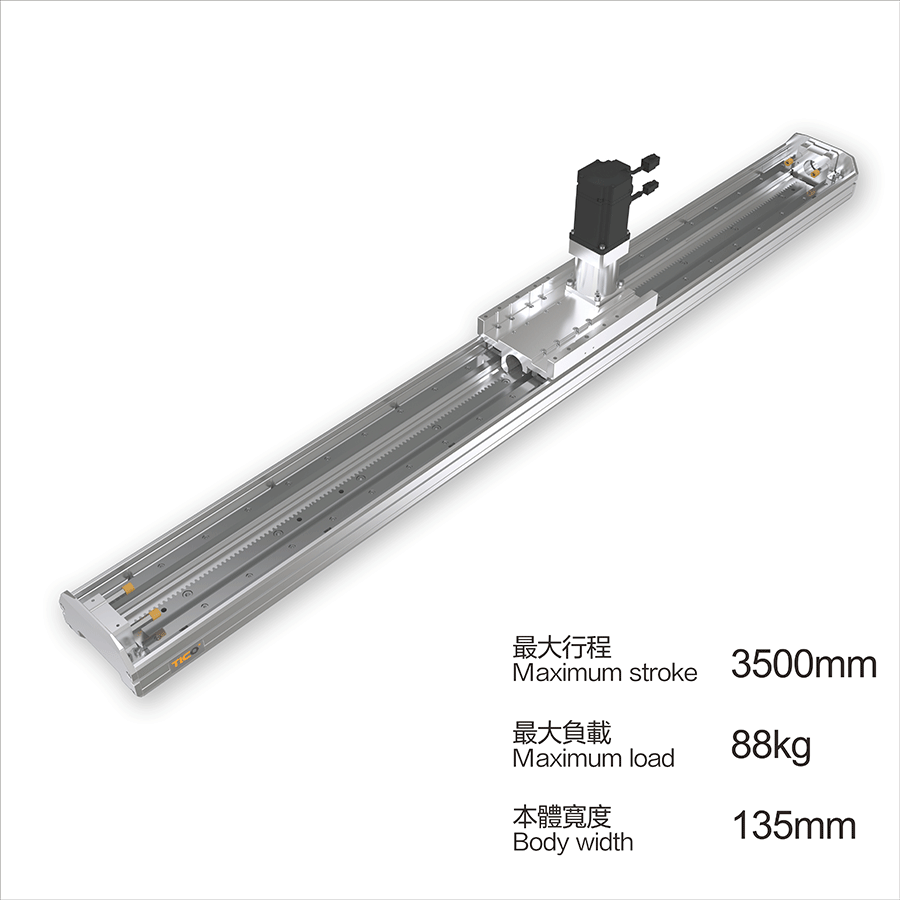

齿轮齿条是一种将旋转运动转化为直线运动（或反向转换）的机械传动装置，其核心原理基于齿轮与齿条的精准啮合。

以下是其工作原理的详细解析：

1. 基本结构

齿轮：通常为圆柱形，外周带有均匀分布的轮齿，可绕固定轴旋转。

齿条：呈长条形，一侧带有与齿轮轮齿相匹配的直齿，可沿直线方向移动。

2. 运动转换原理

旋转→直线运动：

当齿轮绕轴旋转时，其轮齿与齿条的齿依次啮合。

每个轮齿推动齿条的对应齿，使齿条沿直线方向移动。

齿轮每转一圈，齿条移动的距离等于齿轮的周长（即模数×齿数×π）。

直线→旋转运动：

反向操作时，齿条的直线运动通过啮合的轮齿驱动齿轮旋转。

例如，齿条移动速度为 v，齿轮半径为 r，则齿轮角速度 ω=v/r。

3. 关键参数与关系

模数（Module）：决定齿的大小和强度，齿轮与齿条的模数必须相同才能啮合。

齿数（Z）：齿轮的齿数影响传动比和齿条移动距离。

压力角（α）：通常为20°，影响齿的接触强度和传动效率。

传动比：齿轮转速与齿条移动速度的比例关系，由齿轮直径和齿条齿距决定。

4. 工作过程详解

初始啮合：齿轮的某个轮齿与齿条的齿槽对齐，开始接触。

连续传动：随着齿轮旋转，轮齿依次进入齿条的齿槽，推动齿条移动。

力传递：齿轮的扭矩通过轮齿转化为齿条的推力（或拉力），实现动力传输。

反向运动：若齿条被外力反向推动，其齿会推动齿轮反向旋转。

5. 特点与优势

结构简单：无需复杂连杆或皮带，维护成本低。

传动精确：齿与齿的刚性啮合确保无滑动，定位精度高。

承载能力强：适合传递大扭矩或重载荷（如机床、自动化设备）。

速度范围广：可通过调整齿轮齿数或模数适应不同速度需求。

双向传动：支持旋转与直线运动的相互转换。

6. 应用场景

机床：如铣床、车床的进给系统，实现刀具的精确直线移动。

自动化设备：机器人关节、输送线、3D打印机等需要直线驱动的场合。

交通工具：汽车转向系统（齿轮齿条式转向机）、电梯门驱动装置。

重工业：起重机、挖掘机等需要大负载直线运动的设备。

7. 注意事项

安装精度：齿轮与齿条的轴线需严格平行，否则会导致磨损或卡滞。

润滑维护：定期添加润滑油以减少摩擦和噪音，延长使用寿命。

材料选择：根据负载和速度选择高强度材料（如合金钢、硬质合金）。
