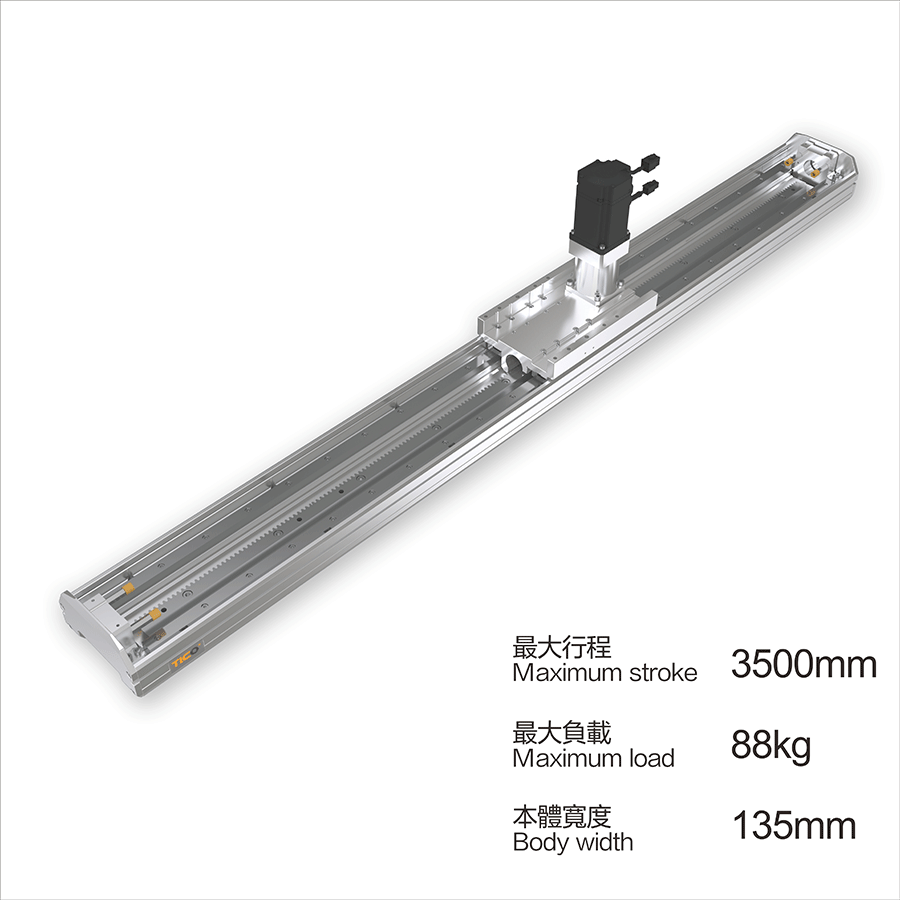

齿轮齿条是一种将旋转运动转化为直线运动或反之的机械传动装置，由齿轮（主动件）和齿条（从动件）啮合组成。

其应用优势体现在高刚性、大负载、长行程、高速度、高精度、结构简单、成本可控等方面，尤其适合需要大范围、高强度直线运动的场景。以下是详细分析：

一、高刚性与抗冲击能力：适应重载与恶劣环境

材料与设计：

齿轮和齿条通常采用高强度合金钢或工程塑料（如尼龙、POM）制造，表面经过淬火、渗碳等热处理工艺，硬度可达HRC50~60，抗磨损和抗变形能力强。

直齿设计：齿条的直齿结构与齿轮啮合时，接触面积大，受力分布均匀，可承受较大的轴向力和径向力，适合重载场景（如起重机、数控机床）。

抗冲击性：

齿轮齿条传动无柔性环节（如皮带、链条的弹性变形），在突然加载或急停时，能快速传递动力而不发生打滑或断裂，适合冲压、锻造等冲击载荷大的设备。

二、大负载与长行程：覆盖工业级应用需求

负载能力：

齿轮齿条可设计为单边驱动或双边驱动，通过增加齿条宽度或齿轮模数，负载能力显著提升。例如，工业级齿轮齿条模组的最大负载可达数十吨，远超丝杆模组（通常为数百公斤）。

案例：在大型龙门加工中心中，双边驱动的齿轮齿条系统可同时承载重型工作台（如10吨以上）和高速移动（速度达30m/min）。

长行程优势：

齿条可无限拼接（通过螺栓或销钉连接），行程长度仅受安装空间限制，理论上可实现数百米的长距离传动。

对比：丝杆模组的行程受丝杆长度和刚性的制约，通常不超过6米；皮带传动虽行程长，但易拉伸变形，精度低。

三、高速度与高效率：提升生产节拍

高速运动能力：

齿轮齿条的啮合频率高，传动平稳，允许齿轮以高转速运行（如3000~6000rpm），从而带动齿条实现高速直线运动（速度可达100m/min以上）。

案例：在自动化仓储系统中，齿轮齿条驱动的堆垛机可在货架间快速往返（速度达240m/min），显著提升存取效率。

传动效率高：

齿轮齿条传动的效率可达95%~98%，接近理论最大值，远高于皮带传动（85%~90%）和蜗轮蜗杆传动（50%~70%），可减少能量损耗，降低运行成本。

四、高精度与重复定位：满足精密制造需求

精度等级：

齿轮齿条的精度可分为磨齿级（精度等级5~6级）和滚齿级（精度等级7~8级），磨齿级齿条的齿形误差可控制在±0.01mm以内，适合高精度场景（如数控机床、机器人）。

反向间隙补偿：通过预紧齿轮或采用双齿轮驱动，可消除齿侧间隙（通常≤0.03mm），提升重复定位精度（±0.05mm~±0.1mm）。

长期稳定性：

齿轮齿条的齿形硬度高，磨损率低，长期运行后精度衰减缓慢，维护周期长（通常为2~3年），适合连续生产的自动化设备。

五、结构简单与安装灵活：降低设计与维护成本

模块化设计：

齿轮齿条系统由标准化的齿轮、齿条、轴承、电机等组件构成，可根据需求快速组合成单轴、双轴或多轴运动平台，缩短开发周期。

安装与调试便捷：

齿条可通过螺栓直接固定在机架或导轨上，无需复杂调整；齿轮与电机通过联轴器或减速机连接，对中精度要求低于丝杆模组。

维护性：齿轮齿条的磨损部件（如齿轮、轴承）可单独更换，无需整体拆卸，维护成本低。

六、成本效益：大行程场景下的性价比优势

初始成本与寿命平衡：

在长行程（>3米）或重载（>1吨）场景中，齿轮齿条的初始成本可能低于丝杆模组（因丝杆需定制长尺寸或采用高刚性设计）。

案例：在10米行程的自动化输送线中，齿轮齿条系统的成本约为丝杆模组的60%~70%，且寿命更长（可达10年以上）。

运行成本低：

齿轮齿条的传动效率高，能耗低；且磨损率低，润滑周期长（通常每3~6个月补充一次润滑脂），长期运行成本显著低于皮带或链条传动。

七、环境适应性强：耐高温、防尘、防腐蚀

耐高温性能：

齿轮齿条可采用耐高温材料（如高温合金钢）或特殊润滑剂，适应高温环境（如冶金、铸造行业，温度可达200℃以上）。

防尘防腐蚀：

齿条可配备防护罩（如伸缩式金属罩或风琴罩），防止灰尘、切屑进入啮合区域；表面可镀锌、镍或喷涂防腐漆，适应潮湿、腐蚀性环境（如化工、食品加工）。
