直线滑台内部结构分为:同步带式和滚珠螺杆式。
同步带式:直线滑台的传动方式由皮带和直线导轨完成。 滚珠螺杆式:直线滑台的传动方式由滚珠螺杆和直线导轨完成。

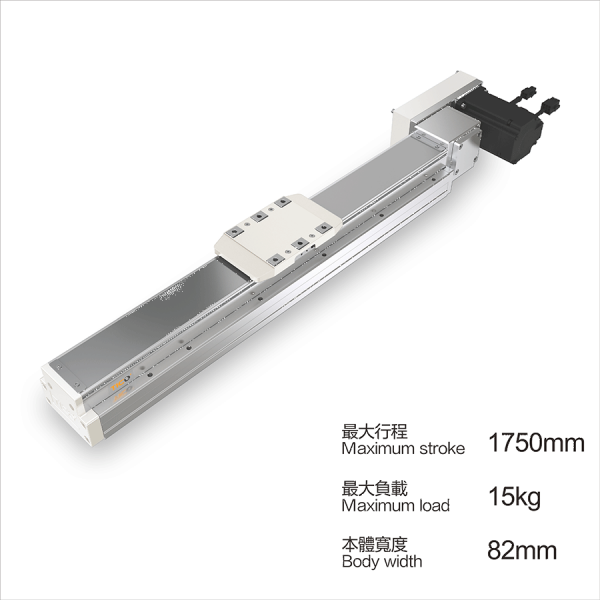

同步带型直线滑台主要组成由: 皮带、直线导轨、铝合金型材、联轴器、马达、光电开关等。(我司滑台不配置电机,电机需客户自行选配)
滚珠丝杆型直线滑台主要组成由: 滚珠丝杆、直线导轨、铝合金型材、滚珠丝杆支撑座、联轴器、马达、光电开关等。
同步带式滑台工作原理:
同步带型的工作原理是:皮带安装在直线滑台两侧的传动轴,其中作为动力输入轴,在皮带上固定一块用于增加设备工件的滑块。当有输入时,通过带动皮带而使滑块运动。
通常同步带型直线滑台经过特定的设计,在其一侧可以控制皮带运动的松紧,方便设备在生产过程中的调试,惠州星火同步带型直线滑台的松紧控制均在直线滑台的左右边,一般采用螺丝控制。
同步带型直线滑台可以根据不同的负载需要选择增加刚性导轨来提高直线滑台的刚性。不同规格的直线滑台,负载上限不同。
同步带型直线滑台的精度取决于其中的皮带质量和组合中的加工过程,动力输入的控制对其精度同时会产生影响,直线滑台的精度一般高于0。1mm因此对于不同的生产工艺要求,采用各自需要的同步带直线滑台,可以控制生产成本。
