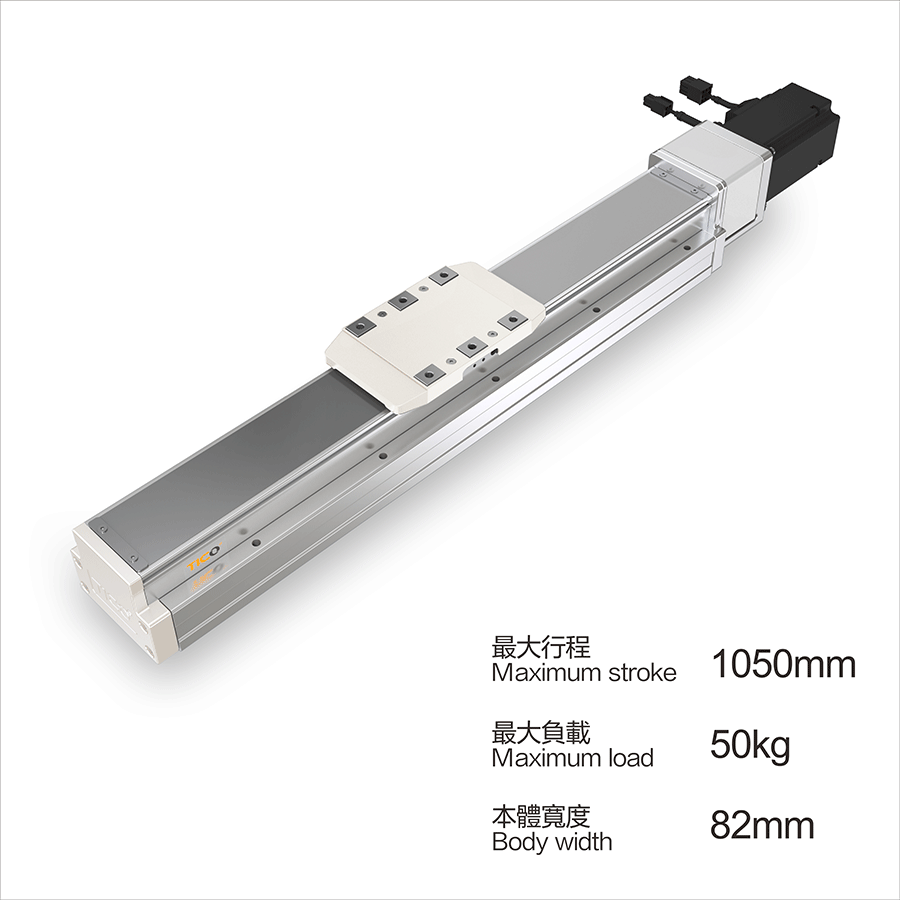

直线模组作为自动化领域常用的高精度传动平台，其操作指南涵盖安装、调试、运行、精度校准及维护等多个环节，以下是详细介绍：

一、安装指南

准备工作：

确认直线模组的型号、规格与设备需求匹配。

准备安装所需的工具，如螺丝刀、扳手、水平仪等。

清理安装现场，确保无杂物、灰尘等可能影响安装质量的因素。

安装步骤：

放置主导轨：将待安装的主导轨放置在导轨的表面上，用螺栓轻轻固定，但不要完全拧紧，以便后续调整。

安装滑块：将直线导轨的滑块依次放在型材的上方，并逐一拧紧螺栓。注意滑块与导轨的配合应顺畅，无卡滞现象。

调整垂直度和平行度：在拧紧一个导轨的螺栓后，立即拧紧对应滑块的螺栓。按照此顺序依次拧紧，直到滑台的尾部。使用水平仪检查导轨在较短范围内的垂直度和平行度，确保符合安装要求。

安装副导轨：将导轨副安装在副导轨的位置上，注意滑台需要对准滑块的安装孔位。确认无误后，将导轨副拧紧。

滑动测试：前后滑动滑台，检查其是否平滑顺畅，无异常噪音或卡滞现象。

最终固定：在滑台平稳性没有问题后，拧紧滑台各部位的螺栓，确保安装牢固。

移动测试：在全部安装过程完成之后，进行最后的滑台移动测试，确认滑台能够准确、平稳地移动。

安装注意事项：

安装过程中，要注意工作台受力均匀，避免变形。

安装前，应阅读操作说明书，了解安装步骤和注意事项。

如果安装、调整、检查、维护等步骤未在操作说明书中明确说明，请不要擅自操作。

二、调试指南

电气连接：

根据电气图纸，正确连接直线模组的电源线、信号线等。

检查接地等接续是否适当，确保电气安全。

控制器设置：

插上控制器电源前，确认直线滑台模组、电气等是否正确安装。

设置控制器的参数，如启动、停止、选择模式等按键功能。

通过转动各轴，限制软体极限，确保模组在安全范围内运行。

试运行：

在试运行前，确保支柱稳固，周围环境清晰可辨。

在容易看到的位置标示出“禁止进入运行中”的警示标志，防止作业者进入可动范围内。

启动直线模组，观察其运行状态，检查是否有异常噪音、震动或卡滞现象。

测试模组的定位精度、重复定位精度等性能指标，确保符合设计要求。

三、运行指南

安全防护：

在直线模组的可移动范围内设置安全护栏，防止人员或物品进入运动范围。

在安全护栏入口处设计紧急开关装置，以便在紧急情况下迅速停止模组运行。

操作规范：

操作直线模组时，注意手或其他物品不要进入直线模块的运动范围。

遵循操作说明书中的操作步骤和规范，不要擅自更改或省略任何步骤。

运行监控：

定期检查直线模组的运行状态，如温度、噪音、震动等。

监控模组的性能指标，如定位精度、重复定位精度等，确保其始终保持在设计范围内。

四、精度校准指南

校准工具：

准备校准所需的工具，如尺子、测试指示器等。

确保校准工具精度符合要求，避免因工具误差导致校准结果不准确。

校准步骤：

定位精度校准：以直线模组的更大行程为基准长度，用从基准位置开始实际移动的距离与指令值之间的更大误差的绝对值来表示定位精度。通过调整控制器的参数或机械结构，使定位精度符合设计要求。

重复定位精度校准：对任意一点在相同方向进行7次反复定位，再测出其停止位置，算出表头读数更大差值的1/2作为重复定位精度。在移动距离的中央及大致两端的位置分别进行测试，将测试数值中的更大值作为测定值。通过调整控制器的参数或机械结构，使重复定位精度符合设计要求。

游隙校准：对内滑块给予进给，以滑块刚刚开始移动时试验指示器的读数为基准。从这个状态开始，不依赖进给装置，在与内滑块移动方向相同的方向上施加负荷。之后把测试开始时的基准值与返回时位置之间的差值当作测定值。测试在运动部分的中央及大致两端的位置分别进行，把所得到的数值中的更大值当作测定值。通过调整机械结构或更换零部件，减小游隙，提高模组的精度和稳定性。

运行平行度校准：在安装线性模组的平台上放置标准尺，用试验指示器在内滑块所能移动的范围内进行测试。移动范围内读数的更大差就是测定值。通过调整导轨或滑块的安装位置，使运行平行度符合设计要求。

校准注意事项：

在校准前，确保直线模组处于清洁状态，无灰尘、污垢等杂质。

在校准过程中，按照规定的步骤进行操作，避免出现误差。

在校准后，及时记录数据，并进行必要的调整和维修。

五、维护指南

日常检查：

定期检查直线模组的外观，如是否有破损、变形等现象。

检查模组的电气连接是否牢固，有无松动或脱落现象。

检查模组的润滑情况，如润滑油是否充足、有无泄漏等现象。

定期维护：

根据使用情况和制造商的建议，定期更换润滑油或润滑脂，确保模组润滑良好。

定期清理模组内部的灰尘和杂物，保持模组清洁。

定期检查模组的零部件是否磨损或损坏，如有需要及时更换。

故障处理：

当直线模组出现故障时，应立即停止使用，并联系制造商或专业维修人员进行检修。

不要擅自拆卸或修理模组，以免造成更大的损坏或安全隐患。
