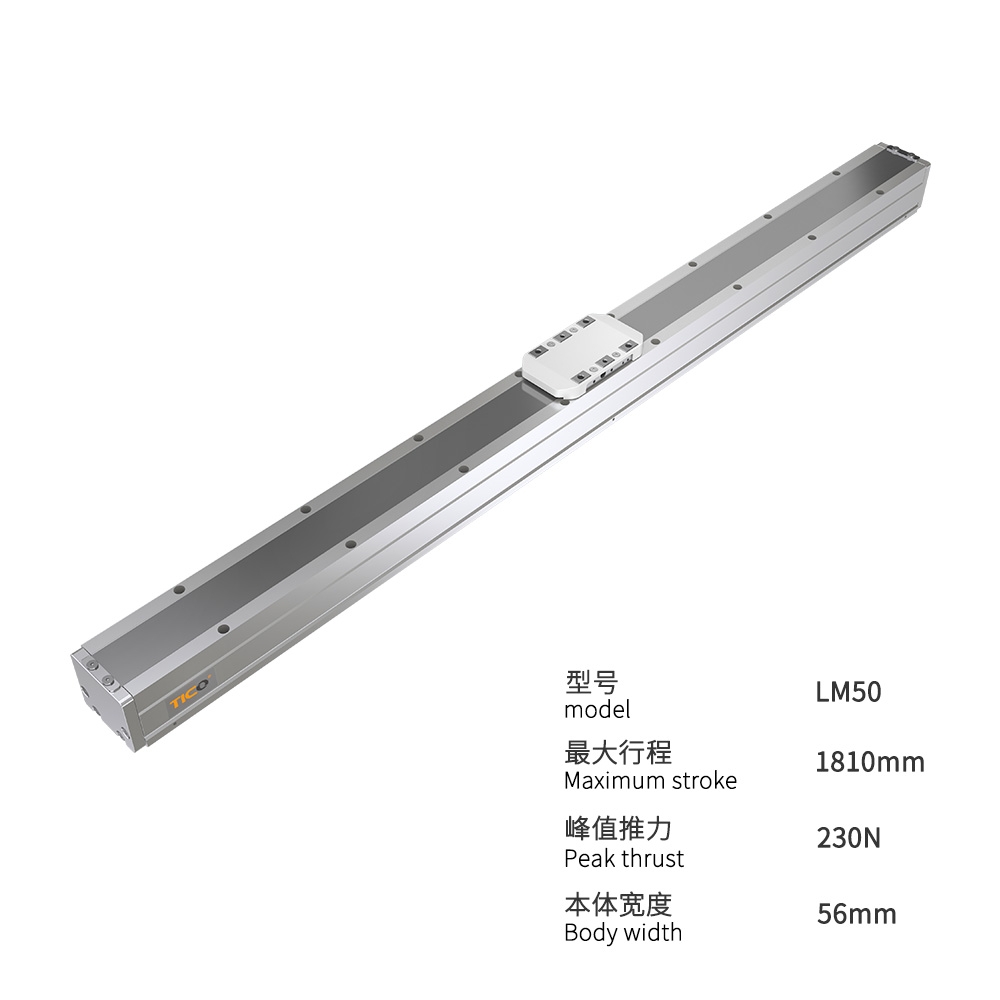

直线电机模组在半导体制造行业的应用广泛且关键，主要集中在对精度、速度和稳定性要求极高的环节，具体应用场景及优势如下：

一、核心应用场景

光刻机定位

功能：光刻机的掩模台和晶圆台需实现同步纳米级运动控制，支撑先进制程（如7nm以下）的曝光精度。

优势：直线电机模组（含光栅尺和霍尔传感器）可协同多台电机完成复杂轨迹运动，消除机械传动间隙，确保定位精度达±0.001mm甚至更高。

晶圆传输与搬运

功能：在EFEM（设备前端模块）中，直线电机模组驱动晶圆传输机械手，实现晶圆从光刻工位到检测工位的平稳转移。

优势：±3nm的压电精度可避免晶圆（厚度仅数百微米）因微小晃动或定位偏差导致划伤或污染，保障良品率。

化学机械抛光（CMP）

功能：控制抛光头位置、速度和压力，确保晶圆表面平整度达原子级精度。

优势：直线电机的瞬时高加速度特性，能在施加压力的同时保持晶圆与抛光垫均匀接触，减少表面缺陷。

晶圆划切与切割

功能：驱动切割头实现纳米级位移控制，确保切割路径精准无误。

优势：无铁芯直线电机在低速切割时的高稳定性，显著降低废片率，良率提升至99.5%以上。

芯片封装与测试

功能：在IC塑封机和探针台设备中，用于晶圆传输和探针定位。

优势：探针台通过直线电机驱动，可精准控制探针与芯片引脚的接触位置，误差控制在±1μm以内，确保测试数据准确性。

薄膜厚度控制

功能：在物理气相沉积（PVD）和化学气相沉积（CVD）设备中，精准调节基板位置。

优势：通过优化沉积路径，显著提升3D-NAND存储芯片的良率。

光学检测

功能：驱动光学探头快速扫描晶圆表面，结合AI算法实时识别缺陷。

优势：检测精度达0.1μm，可捕捉微小缺陷，为芯片质量把关提供可靠保障。

二、技术优势与行业需求契合点

高精度与高响应速度

直线电机通过电磁力直接驱动负载，省去齿轮、皮带等中间环节，避免机械摩擦和间隙误差，实现纳米级定位精度。

案例：无铁芯直线电机在低速运动时仍能保持平稳，适用于晶圆划切和抛光等对振动敏感的高精度工艺。

适应复杂工况

直线电机可在高温、真空等极端环境下稳定工作，满足半导体制造中化学气相沉积（CVD）、刻蚀等工艺需求。

多轴协同控制

单台半导体设备往往需要多台直线电机协同工作，以实现复杂加工任务。

案例：光刻机中，多台直线电机模组协同控制掩模台和晶圆台，完成高精度曝光。

智能化与预测性维护

直线电机正与智能控制系统（如DeepSeek-R1 AI模型）结合，实现自适应运动控制和预测性维护。

案例：通过AI算法分析运行数据，提前预警潜在故障，减少停机时间。
